雙球體可曲撓橡膠膨脹節合理搭配注意事項

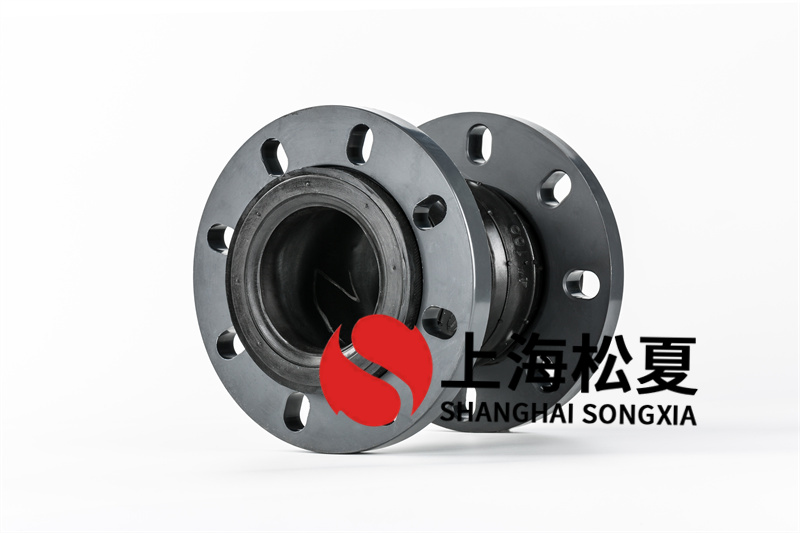

雙球體柔性橡膠膨脹節主要起管道補償作用。該產品是金屬管道的柔性連接產品。它由全橡膠結構組成，并由內橡膠層、尼龍簾布和橡膠球體和外橡膠層復合的松套加強。由金屬法蘭組成。具有耐壓高、彈性好、排量大、平衡管道偏差、吸振、降噪效果好、安裝方便等特點。可廣泛應用于給排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。



合理使用限位裝置和柔性橡膠膨脹節。當用于管道的一般連接或有位移要求的管線時，可起到限制位移的作用。當彈性橡膠膨脹節與泵和閥門連接使用時可曲撓橡膠膨脹節，在彈性橡膠膨脹節上裝有限位裝置，可起到傳力作用，是鋼制傳力接頭的理想替代品。



1、 安裝膨脹節前，應檢查其型號、規格和管道配置可曲撓橡膠膨脹節，必須符合設計要求。



2、 對于帶內套的膨脹節，應注意保證內套的方向與介質的流動方向一致。鉸鏈式膨脹節的鉸鏈旋轉平面應與位移旋轉平面一致。



3、安裝過程中不允許焊渣濺到波殼表面，不允許其他機械損壞波殼。



4、 管道系統安裝完成后，應盡快拆除用于波浪膨脹節安裝和運輸?shù)狞S色輔助定位元件和緊固件，并調整限位裝置至規定根據設計要求，使管道系統在環境條件下，有足夠的補償能力。



5、 膨脹節的所有活動部件不得被外部部件卡住或限制其活動范圍，保證各活動部件的正常活動。



6、需要“冷擰緊”的膨脹節，以及用于預變形的輔助部件，應在管道安裝后拆除。



7、嚴禁通過使膨脹節變形來調整膨脹節的安裝公差，以免影響膨脹節的正常功能，降低使用壽命，增加管道系統的負荷，設備和支持。



管道柔性橡膠膨脹節主要利用橡膠的高彈性、高氣密性、耐介質性和耐輻射性等獨特性能，并采用高強度、耐高溫、耐寒的聚酯簾線斜向復合而成。它通過高壓和高溫壓縮成型交聯。內部密度高，能承受較高的壓力，具有優良的彈性變形效果。產品結構設計具有高端曲面弧度、長曲線、大多位移功能。它特別適用于地質條件。這是一個復雜的地方，管道運行過程中沉降幅度大，冷熱變化頻繁，容易造成管道損壞。柔性橡膠膨脹節埋地保護裝置是由兩個半圓形空心組合而成。橡膠膨脹節和管道平焊法蘭均安裝在機身內。兩端安裝兩條半圓形小扁鋼帶，騎在兩側。外管壁側法蘭，兩端豎向支撐根據土層深度確定，足以承受外壓荷載。管道柔性橡膠膨脹節埋地保護裝置安裝后裝有一定數量的鎖緊螺栓進行組裝。
