可曲撓單球橡膠膨脹節管道施工安裝



柔性單球橡膠膨脹節安裝方法，圖解介紹。

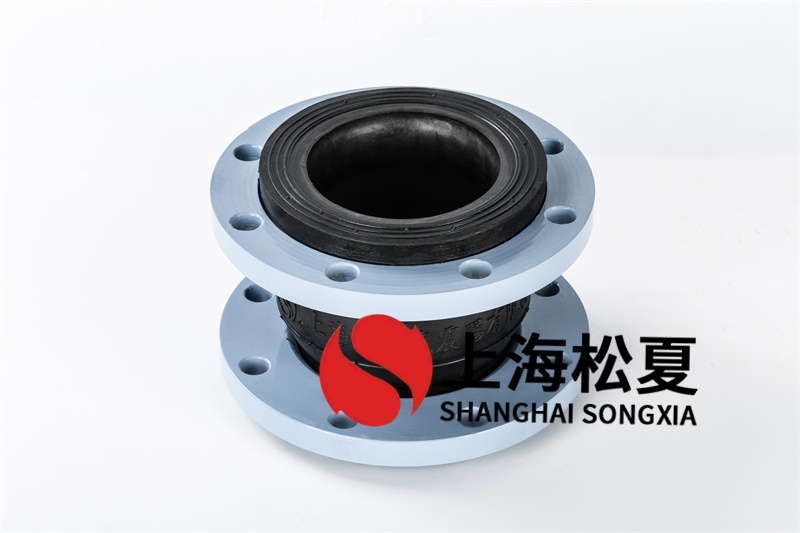

一般在泵的進出口和管道連接處采用柔性單球橡膠膨脹節連接，以減少振動和噪音，并可以補償溫度變化引起的熱脹冷縮。柔性單球橡??膠接頭的密封性很重要。橡膠膨脹節是由內外橡膠層、簾線層和鋼絲圈組成管狀橡膠件，經硫化成型，再與金屬法蘭或平行接頭松套組合而成。



柔性橡膠膨脹節通常適用的介質是0-60°C的普通水。對于油、酸、堿、高溫等腐蝕性和質地堅硬的特殊介質，應選用相應的特耐橡膠膨脹節。, 不能盲目或普遍使用。連接橡膠膨脹節的法蘭應為閥門法蘭或符合GB/。1(RF) 法蘭。



扣緊橡膠膨脹節前，將要連接的管件放置在水平面上。安裝時先將螺紋橡膠膨脹節擰在其中一個管件上，然后將管子的另一端擰緊，保持在水平面上橡膠膨脹節，防止安裝過程中因受力不均而撕裂橡膠球。安裝法蘭橡膠膨脹節前，應將需要連接的管道兩端在水平面上找平。安裝時，先將管子固定端平放，然后讓橡膠膨脹節轉動上法蘭對準法蘭孔，裝上螺釘，擰上螺母，然后對準管子另一端的法蘭管與法蘭水平連接在橡膠膨脹節上。卡箍連接橡膠膨脹節的安裝：卡箍式橡膠膨脹節，夾子用于代替法蘭和螺栓。安裝時，可將卡箍式橡膠膨脹節的兩個噴嘴分別套在待連接的管道上，橡膠膨脹節通過卡箍與管道固定連接。



柔性橡膠膨脹節管道在施工和安裝過程中，要使其處于自然狀態，安裝時不要人為變形。這樣可以避免早期損壞和使用效果減弱。為便于短管焊接變形引起的徑向偏差，管子兩端的法蘭在焊前應先用圓鋼或其他相應強度的金屬物體臨時焊接，使柔性單球橡膠膨脹節與法蘭連接。形成剛體。短管焊好后，去掉焊縫，使軟膠撓性接頭安裝后處于自然狀態。



安裝柔性單球橡膠膨脹節時，螺栓應對稱安裝并逐漸擰緊，防止局部泄漏。在平地、懸空或垂直安裝橡膠膨脹節時，橡膠膨脹節的實際工作軸向位移壓力應小于管道的支撐力。否則，應安裝防拉裝置，防止橡膠膨脹節在工作壓力下被拉斷。遠離熱源和臭氧區。強輻射光照射。纏繞鋼絲橡膠膨脹節前橡膠膨脹節，鋼絲按出線方向通過線環、張緊裝置、分線器、定型口。
